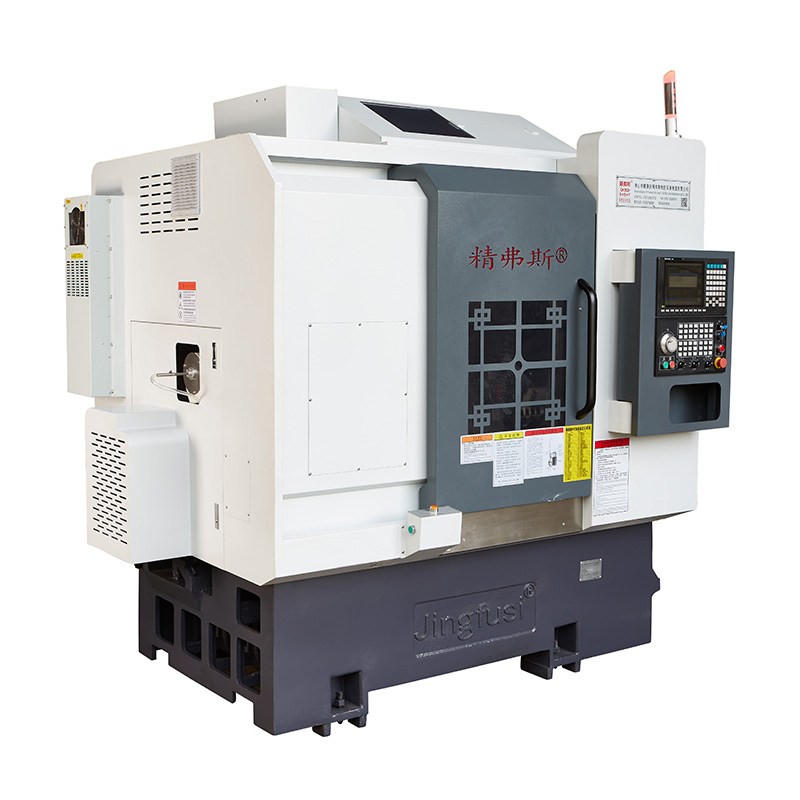

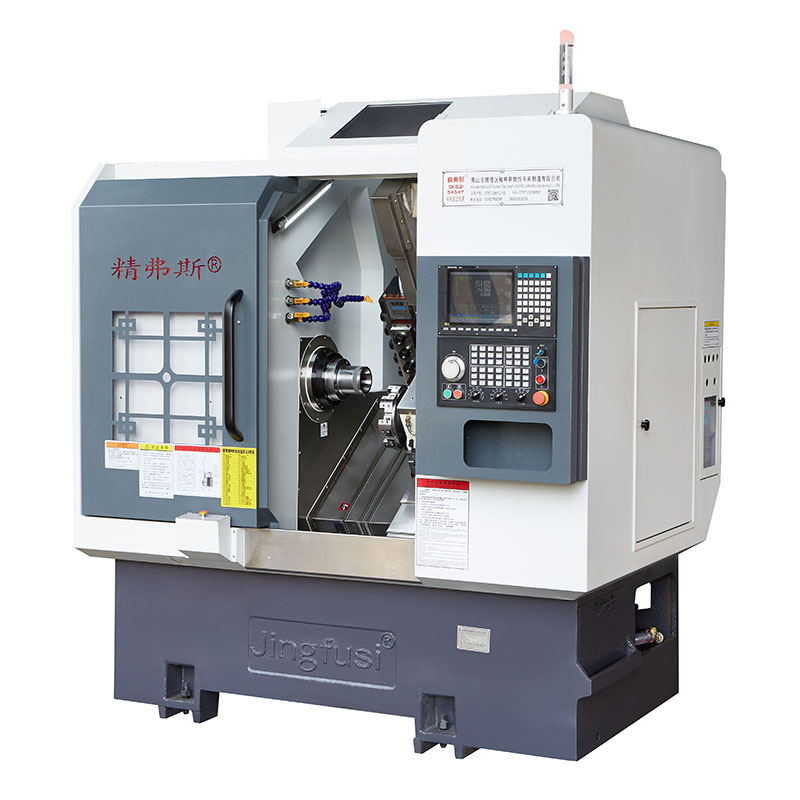

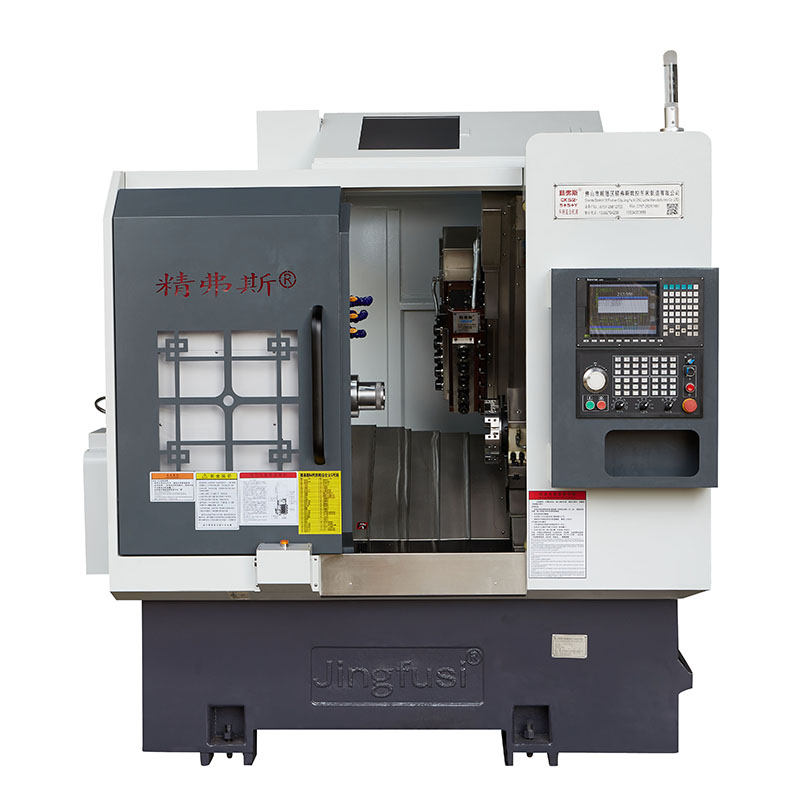

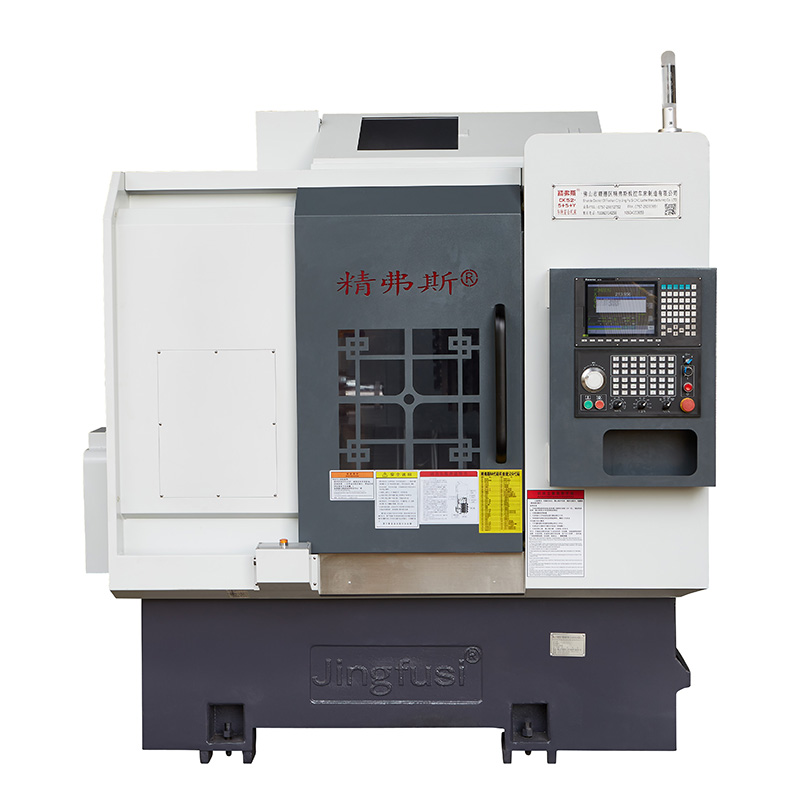

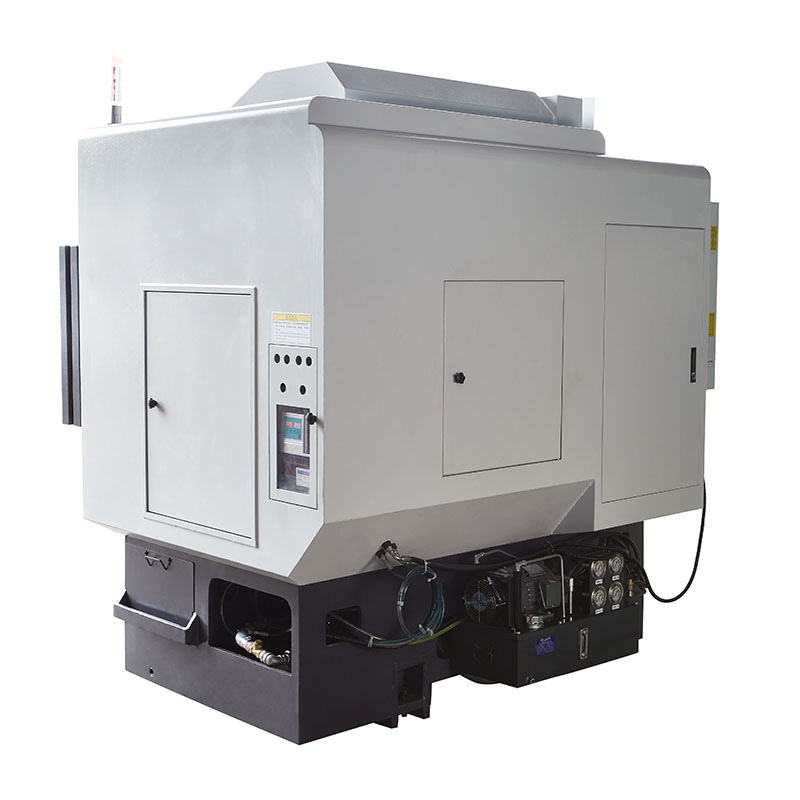

Револьверный токарно-фрезерный комбинированный станок

У нас вы можете с уверенностью приобрести револьверно-фрезерный комбинированный станок Jingfusi®. Мы готовы сотрудничать с вами, и если у вас есть какие-либо вопросы или вам нужна дополнительная информация, пожалуйста, не стесняйтесь обращаться к нам. Мы оперативно ответим на ваши запросы.

Модель:CK46-5+5+Y

Отправить запрос

Описание продукта

Как профессиональный производитель, мы хотели бы предоставить вам высококачественный токарно-фрезерный комбинированный станок. И мы предложим вам лучшее послепродажное обслуживание и своевременную доставку.

информация о продукте

Список параметров

элемент	содержание	единица	СК46-5+5+Y	СК52-5+5+Y
Объем обработки	Качели над кроватью	мм	Ø 500
	Максимальная длина внешнего круга поворота	мм	320
	Максимальный диаметр стержня	мм	Ø 45	Ø 51 ~ 55
главная ось	Максимальная скорость шпинделя	об/мин	6000 (установлено на 4000)	4500 (установлено на 3500)
	Тип шпиндельной головки		А2-5	А2-6
	Диаметр сквозного отверстия шпинделя	мм	Ø 56	Ø 66
кормить	Максимальный ход оси X/Z/Y	мм	800/470/310
	Максимально быстрое перемещение по оси X/Z/Y	м/мин	24 (Настройка 18)/24 (Настройка 18)/15 (Настройка 8)
	Винтовой стержень оси X/Z/Y	мм	32.32.25
	Рельс оси X/Z/Y	мм	35/35/25
Ножевая башня	Восьмистанционная турель	ПКС	8 станций, могут быть оснащены держателями инструментов с двойными отверстиями, дополнительно 12 станций
Силовая головка	Форма крепления инструмента с силовой головкой		ЭР25
	Максимальная скорость силовой головки	об/мин	6000 (установлено на 4000), обычно может использоваться для обработки продуктов от 4000.
	Максимальный диаметр установочного сверления и фрезерной головки	мм	Ø 16
	Расстояние между валом приводной головки и валом	мм	65
электрические машины	Мощность/крутящий момент главного двигателя	КВт/Нм	7,5 кВт/47,75 Нм, опционально 11 кВт/70,03 Нм для стальных деталей с производительностью обработки 80 и выше
	Мощность/крутящий момент двигателя оси X/Z/Y	КВт/Нм	Яскава 1,8 кВт/11,5 Нм. Опционально новое поколение 2,4 кВт/номинальный крутящий момент 11,5 Нм
	Силовая головка X/Z, мощность/крутящий момент двигателя	КВт/Нм	2,4 кВт/11,5 морских миль
	Максимальная скорость двигателя силовой головки	об/мин	5000
другой	Тормозное устройство позиционирования шпинделя		гидравлическое давление
	Наклон кровати	°	35°
	Длина пластины стола для ножей X ширина	мм	700X290
	Длина станка X ширина X высота	мм	2200X1580X2000
	Общий вес всей машины	КГ	3430
	Суммарная мощность	кВт	13
	Среднее энергопотребление	кВт/ч	2

Точность станка

Точность машины, стандарт фактора Jingfus:
Основной элемент теста	Принципиальная схема	Заводской стандарт


Радиальный биение шпинделя		Обнаружение биения внешнего конуса	0.0035


Положение повтора по оси X		Обнаружение повторяющегося позиционирования оси X. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование.	0.003


Положение повтора по оси Z		Обнаружение повторяющегося позиционирования по оси Z. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование.	0.003


Положение повтора по оси Y		Обнаружение повторяющегося позиционирования по оси Y. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование.	0.004


Положение повтора оси C		Обнаружьте изменение положения фиксированной точки оси C. Обратите внимание: сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем обнаружите повторное позиционирование.	20 угловых секунд


Положение оси C, поворотное		Определите точность случайного положения оси C. Обратите внимание: сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем проверьте повторные настройки.	72 угловых секунды


Силовой зажим головки		Конусный удар	0.015

Силовой зажим головки		Зажимное биение	0.01

Если клиент хочет проверить точность ISO или VD1 оси X/Z/Y, это должно быть определено во время написания контракта. Клиент должен протестировать этот товар одновременно с первоначальной приемкой на заводе Jingfusi.
