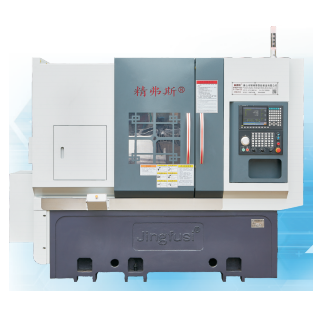

Токарный станок с ЧПУ с хвостовой головкой револьверной головки

Мы хотели бы познакомить вас с высококачественным токарным станком с ЧПУ с револьверной головкой Jingfusi®, чтобы улучшить ваше понимание этого продукта. Мы тепло приветствуем как наших новых, так и постоянных клиентов, чтобы они поддерживали партнерство с нами, пока мы вместе работаем над построением светлого будущего.

Модель:CK52T-600

Отправить запрос

Описание продукта

Приглашаем вас посетить наш завод и познакомиться с новейшим, конкурентоспособным по цене и высококачественным токарным станком с ЧПУ Jingfusi® с револьверной головкой, который в настоящее время пользуется большим спросом. Мы с нетерпением ожидаем возможности сотрудничать с вами.

информация о продукте

Список параметров

проект	Содержание	единица	СК52Т-600	СК76Т-600	СК46Т-600
Объем обработки	Максимальный диаметр вращения шпинделя	мм	Ø 800
	тип блока	мм	Ø 180 ~400
	Максимальная длина поворота	мм	560
	Максимальный диаметр стержня	мм	Ø 51 ~ 55	Ø 72	Ø 45
главная ось	Тип шпиндельной головки		А2-6	А2-8	А2-5
	Диаметр сквозного отверстия шпинделя	мм	Ø 66	Ø 86	Ø 56
	Максимальная скорость шпинделя	об/мин	4200	3200	6000
	Установленная скорость шпинделя	об/мин	1 ~ 3500	1 ~2500	1 ~4500
кормить	Максимальное перемещение оси X/Z	мм	230/600
	Эффективный ход по оси Z	мм	570
	Максимально быстрое перемещение по оси X/Z	м/мин	24
	Настройка оси X/Z для быстрого перемещения	м/мин	16/18
	Технические характеристики ролико-винтовой передачи оси X/Z	мм	40
	Технические характеристики датчика оси X/Z	мм	35/45
Двенадцатипозиционная сервоприводная турель	Двенадцатипозиционная сервоприводная револьверная головка по высоте по центру		100
	Противоположная кромка ножевой башни (наружный диаметр)	мм	385
	Высота центра башни	мм	100
	Количество лопастей башни	исправить	12
	Диаметр пересечения соседней обработки инструмента	мм	Ø180
	Фиксированный размер держателя инструмента	мм	25X25
	Диаметр ручки держателя ножа	мм	Ø25
электрические машины	Мощность/крутящий момент главного двигателя	КВт/Нм	11 кВт/номинальный крутящий момент 72 Нм	15 кВт/номинальный 98 Нм	7,5 кВт/номинальный крутящий момент 47 Нм
	Мощность/крутящий момент двигателя по оси X/Z	КВт/Нм	Яскава 1,8 кВт/11,5 Нм. Опционально новое поколение 2,4 кВт/номинальный крутящий момент 11,5 Нм
	Мощность/крутящий момент двигателя смены инструмента в револьверной головке	КВт/Нм	Новое поколение 1,0 кВт/3,1 нм
	Мощность двигателя системы охлаждения	КВт	0.3
	Мощность двигателя системы охлаждения высокого давления	КВт	3
задняя бабка	ход задней бабки	мм	420
	Максимальный ход выталкивателя задней бабки	мм	100
	Форма привода выталкивателя задней бабки		Гидравлический, высокая жесткость
	Конус конического отверстия верхней иглы задней бабки	МК	Моос 5#, не раскачивается и не деформируется при точной обработке.
	Максимальное расстояние между наконечником и патроном	мм	690
другой	Наклон кровати	°	30° или 15°
	Длина станка X ширина X высота	мм	2500X1600X1700
	Общий вес всей машины	КГ	Общий вес всей машины составляет 4500 кг, с дополнительным общим весом 3500 кг минус 10 000 юаней.
	Суммарная мощность	кВт	20
	Среднее энергопотребление	кВт/ч	3

Точность станка

Точность машины, стандарт фактора Jingfus:
Основной элемент теста	Принципиальная схема	Метод обнаружения	Заводской стандарт


Радиальный биение шпинделя		Обнаружение биения внешнего конуса	0.0025


Положение повтора по оси X		Обнаружение повторяющегося позиционирования оси X. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование.	0.0025


Положение повтора по оси Z		Обнаружение повторяющегося позиционирования по оси Z. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование.	0.0025


Если клиент хочет проверить точность ISO или VD1 оси X/Z/Y, это должно быть определено во время написания контракта. Клиент должен протестировать этот товар одновременно с первоначальной приемкой на заводе Jingfusi.
