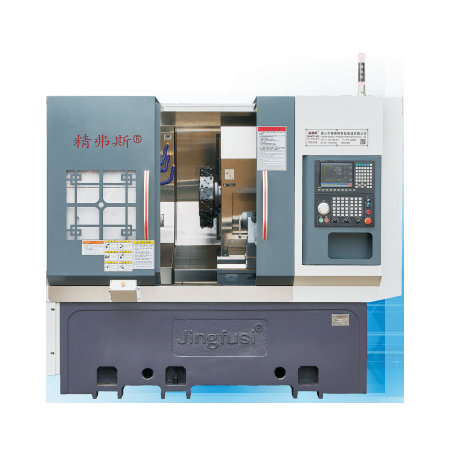

Комбинированный токарно-фрезерный станок с револьверной головкой

В качестве профессиональных производителей компания Jingfusi® с гордостью представляет наш комбинированный токарно-фрезерный станок с револьверной головкой. Мы стремимся предоставлять первоклассное послепродажное обслуживание и обеспечивать своевременную доставку продукции. Чтобы поддерживать стабильное качество наших станков, мы придерживаемся стандартизированного подхода как при изготовлении корпуса станка, так и при сборке конфигурации. Это влечет за собой использование одинаковых аксессуаров (включая сменную силовую головку держателя резака и револьверную головку инструмента на станине) для обеспечения стабильности и надежности. Наша машина имеет простую и практичную конструкцию, адаптированную к реальным применениям и спроектированную для удобной эксплуатации.

Модель:CK52DTY

Отправить запрос

Описание продукта

Как профессиональный производитель, компания Jingfusi® хотела бы предоставить вам комбинированный токарно-фрезерный станок с револьверной головкой.

информация о продукте

Список параметров

элемент	Модель токарного станка	единица	CK46DTY	CK52DTY
Объем обработки	Максимальный диаметр вращения шпинделя	мм	Ø 600
	Максимальная длина внешнего круга поворота	мм	300
	Максимальный диаметр стержня	мм	Ø 45	Ø 55
главная ось	Максимальная скорость шпинделя	об/мин	6000 (настройка 4500)	4200 (настройка 3500)

	Тип шпиндельной головки		А2-5	А2-6
	Диаметр сквозного отверстия шпинделя	мм	Ø 56	Ø 66
кормить	Максимальный ход оси X/Z/Y	мм	800/400/±60


	Приводная головка 90°, проходящая через центр шпинделя	мм	60
	Максимально быстрое перемещение по оси X/Z/Y	м/мин	24(настройка 18)/24(настройка 18)/15(настройка 12)
	Винтовой стержень оси X/Z/Y	мм	32/32/32
	Роликовые направляющие оси X/Z/Y	мм	35/35/35
Силовая турель	Модель силовой турели (силовая турель)	БМТ	BMT45, опционально BMT55

	Цанга с силовой головкой	ЯВЛЯЕТСЯ	ЭР25
	Фиксированный размер держателя инструмента	мм	25X25
	Диаметр хвостовика держателя отверстия	мм	Ø25
задняя бабка	Мощность/крутящий момент главного двигателя	КВт/Нм	7,5 кВт/номинальный крутящий момент 47 Нм	11 кВт/номинальный крутящий момент 72 Нм


	Мощность/крутящий момент двигателя оси X/Z/Y	КВт/Нм	Яскава 1,8 кВт/11,5 Н. Опционально новое поколение 2,4 кВт/номинальный крутящий момент 11,5 Нм
	Максимальная скорость силового двигателя башни	об/мин	80000° (силовая головка ≤7000 изменений, силовая головка 90° ≤6000 изменений)
	Мощность/крутящий момент двигателя силовой головки	КВт/Нм	8,5 кВт/номинальный крутящий момент 16,5 Нм
	Мощность/крутящий момент двигателя смены инструмента в револьверной головке	КВт/Нм	Новое поколение 1,0 кВт/3,1 м.м.
другой	Тормозное устройство позиционирования шпинделя		гидравлическое давление


	Наклон кровати	°	35°
	Длина станка X ширина X высота	мм	2200X1500X1900
	Общий вес всей машины	КГ	3900 кг
	Суммарная мощность	кВт	15
	Среднее энергопотребление	кВт/ч	3

Точность станка

Точность машины, стандарт фактора Jingfus:
Основной элемент теста	Принципиальная схема	Заводской стандарт


Радиальный биение шпинделя		Обнаружение биения внешнего конуса	0.0035


Положение повтора по оси X		Обнаружение повторяющегося позиционирования оси X. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование.	0.003


Положение повтора по оси Z		Обнаружение повторяющегося позиционирования по оси Z. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование.	0.003


Положение повтора по оси Y		Обнаружение повторяющегося позиционирования по оси Y. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование.	0.004


Повторение положения оси C		Обнаружьте изменение положения фиксированной точки оси C. Обратите внимание: сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем обнаружите повторное позиционирование.	20 угловых секунд


Положение оси C, поворотное		Определите точность случайного положения оси C. Обратите внимание: сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем проверьте повторные настройки.	72 угловых секунды


Силовой зажим головки		Конусный удар	0.015

Силовой зажим головки		Зажимное биение	0.01

Если клиент хочет проверить точность ISO или VD1 оси X/Z/Y, это должно быть определено во время написания контракта. Клиент должен протестировать этот товар одновременно с первоначальной приемкой на заводе Jingfusi.
