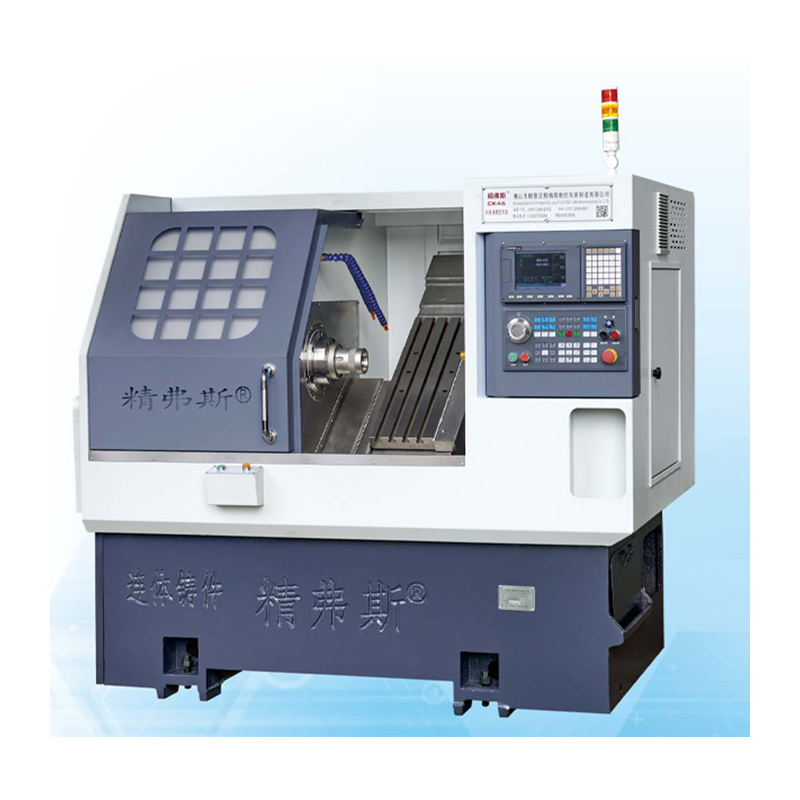

Высокоточный токарный станок с наклонной станиной с ЧПУ

Ниже приводится описание высококачественного высокоточного токарного станка с наклонной станиной с ЧПУ Jingfusi®, который поможет вам лучше понять его. Приветствуем новых и старых клиентов, которые продолжат сотрудничать с нами, чтобы создать лучшее будущее!

Модель:CK46

Отправить запрос

Описание продукта

Высокоточные токарные станки с наклонной станиной с ЧПУ Jingfusi® могут выполнять точные токарные и фрезерные операции. Как профессиональный производитель, мы хотели бы предоставить вам высококачественный высокоточный токарный станок с наклонной станиной с ЧПУ Jingfusi®. И мы предложим вам лучшее послепродажное обслуживание и своевременную доставку.

Вот некоторые ключевые особенности и характеристики этих машин:

Наклонная конструкция станины: конструкция наклонной станины обеспечивает повышенную жесткость и устойчивость во время обработки. Это гарантирует, что режущие инструменты остаются в непосредственной близости от заготовки, что приводит к повышению точности.

Высокоточный шпиндель: эти станки, оснащенные высокоточным шпинделем, обеспечивают минимальное биение шпинделя и превосходную точность вращения. Эта точность имеет решающее значение для достижения жестких допусков и идеальной отделки поверхности.

Усовершенствованные средства управления ЧПУ: Благодаря усовершенствованным средствам управления ЧПУ и возможностям программирования операторы могут легко программировать и контролировать сложные операции обработки с точностью и гибкостью.

Схема перемещения машины

информация о продукте

Список параметров

проект		единица	СК46	СК52	СК76
Максимальная длина поворота		мм	350
Максимальный диаметр поворота на станине		мм	Ø 500
Максимальный диаметр поворота на скейтборде		мм	Ø 160
Наклон кровати		°	35°
Эффективное перемещение оси X/Z		мм	Диаметр 1000/400
Характеристики винта оси X/Z		мм	32
Характеристики направляющих оси X/Z		мм	35
Мощность двигателя оси X/Z		КВт	1.3
Максимально быстрое перемещение по оси X/Z		м/мин	24
Длина станка X ширина X высота		мм	2100X1580X1800
Общий вес всей машины		КГ	2600
Номер ножа		исправить	8
Размер квадратного ножа		мм	20X20
Размер фрезы с круглым отверстием		мм	Ø20
Суммарная мощность		кВт	13	13	16
Среднее энергопотребление		кВт/ч	2	2	2.5
главный вал	Форма торца шпинделя		А2-5	А2-6	А2-8


	Максимальная скорость шпинделя	об/мин	6000 (установлено на 4500)	4200 (установлено на 3500)	3200 (установлено на 2500)
	Мощность двигателя шпинделя	КВт	7.5	7.5	11
	Номинальный крутящий момент двигателя шпинделя	Нм	47,8 Нм	47,8 Нм	72 Нм
	Максимальный диаметр прохождения прутка	мм	Ø 45	Ø 51	Ø 75

Точность станка

Точность машины, стандарт фактора Jingfus:
Основной элемент теста	Принципиальная схема	Метод обнаружения	Заводской стандарт


Радиальный биение шпинделя,		Обнаружение биения внешнего конуса	0.0025


Положение повтора по оси X		Обнаружение повторяющегося позиционирования оси X. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование.	0.0025


Положение повтора по оси Z		Обнаружение повторяющегося позиционирования по оси Z. Примечание. Сначала спрогнозируйте около 50 раз, чтобы компенсировать ошибку холодного и горячего двигателя, а затем определите повторное позиционирование.	0.0025


Если клиент хочет проверить точность ISO или VD1 оси X/Z/Y, это должно быть определено во время написания контракта. Клиент должен протестировать этот товар одновременно с первоначальной приемкой на заводе Jingfusi.
